| Herkunftsort | China |
| Markenname | Dawnergy |
| Zertifizierung | CE/TELCORDIA |
| Modellnummer | GYTS-12/24/48/96/144 G652D |
Die angebotenen Kabel sind nach folgenden Normen konzipiert, hergestellt und geprüft:
| IEC 60794-1-1 | Glasfaserkabel - Teil 1-1: Allgemeine Spezifikation |
| IEC 60794-1-2 | Glasfaserkabel - Teil 1-2: Allgemeine Spezifikation - Grundprüfverfahren für Glasfaserkabel |
| IEC 60794-3 | Glasfaserkabel - Teil 3: Abschnittsspezifikation - Außenkabel |
3. Kabelidentifizierung
2.1 Farbcode der Fasern
| - Nein. Ich weiß nicht. | 1 | 2 | 3 | 4 | 5 | 6 |
| Farbe | Blau | Orangen | Grün | Braun | Grau | Weiß |
| - Nein. Ich weiß nicht. | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Rot | Schwarz | Gelb | Violett | Rosa | Wasser |
2.2 Farbcode für loses Rohr (LT) und Füllstange (FR)
| Faserzahl | Element Nr. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT bedeutet loses Rohr; FR bedeutet Füllstange

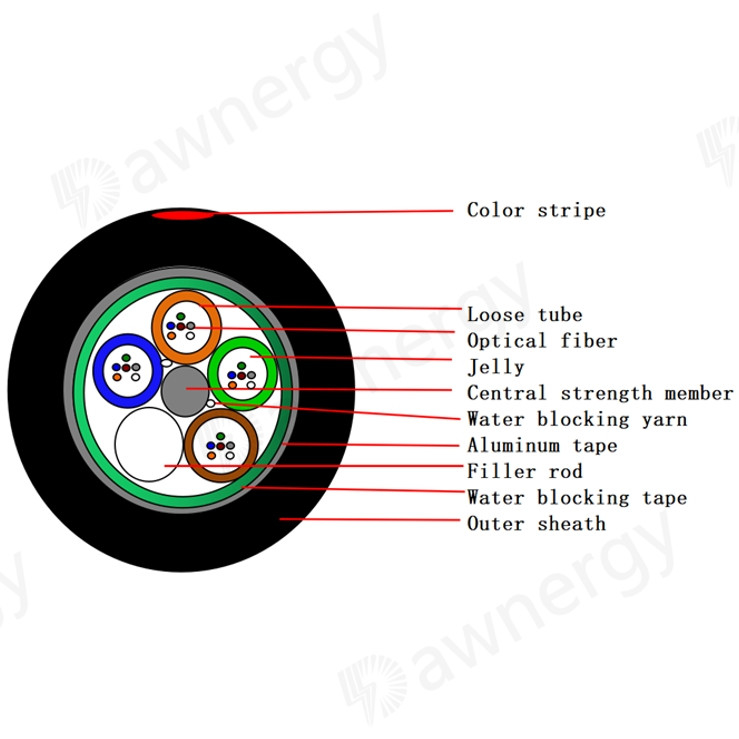

| Artikel 1 | Inhalt | Wert | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Löse Röhre | Zahl | 2 | 4 | 4 | 8 | 12 |
| Außendurchmesser (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Ausführung und Ausführung | 0.3 | |||||
| Material | PBT | |||||
| Wasserverstopfung | Rohrfüllverbindung | |||||
| Füllstoff | Material | PP | ||||
| Zahl | 3 | 1 | 1 | 0 | 0 | |
|
Maximal. Faserzahlen pro Schlauch |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Zentrale Stärke | Material | Stahldraht | ||||
| Durchmesser (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Durchmesser der PE-Schicht (mm) | - | - | - | 3.6 | 6.2 | |
| Wasserverstopfung | Material | Gewässerdichte Garne und Wassersperrband | ||||
| Außenhülle | Material | HDPE | ||||
| Farbe | Schwarz | |||||
| Stärke (mm) | 10,7 ± 0.2 | |||||
| Kabeldurchmesser ((mm) ca. | 90,8 ± 0.3 | 90,8 ± 0.3 | 100,4 ± 0.3 | 120,4 ± 0.3 | 15.0±0.3 | |
| Kabelgewicht ((kg/km) ca. | 80 ± 5% | 84 ± 5% | 96 ± 5% | 143 ± 5% | 199±5% | |
5. Leistung der kabelgebundenen Glasfaser
Die Leistung der Kabeloptik (ITU-T Rec. G.652D)
| Artikel 1 | Spezifikation |
| Art der Faser | Einzelmodus |
| Fasermaterial | Silikon mit Doping |
|
Dämpfungskoeffizient @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Wellenlänge des Kabels | ️ ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Steigung ohne Dispersion | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 PS/km1 / 2 |
| Modusfelddurchmesser @ 1310 nm | 8.7 ~ 9.5 um |
| Kern-/Clad-Konzentritätsfehler | ¥≤ 0,6 um |
| Durchmesser der Verkleidung | 125 ± 1 mm |
| Nicht kreisförmiges Verkleidungsmaterial | ¥≤1,0% |
| Durchmesser der Primärbeschichtung | 250 ± 15 mm |
6. Leistung von Glasfaserkabeln
6.1 Kabelbiegungsradius: 10 x Kabeldurchmesser (statisch)
20 x Kabeldurchmesser (dynamisch)
6.2 Temperaturbereich der Anwendung
| Betriebstemperaturbereich | : -40oC bis +70oC |
| Speicher- / Transporttemperaturbereich | : -40oC bis +70oC |
| Temperaturbereich der Anlage | : -40oC bis +70oC |
6.3 Prüfung der mechanischen und ökologischen Leistung
| S/N | Artikel 1 | Prüfmethode | Zulassungsbedingung |
| 1 | Zugfestigkeit IEC 794-1-E1 |
- Belastung: 1500 N Längen des Kabels unter Last: 50 m - Ladezeit: ≥ 1 min. |
-Verluständerung≤0,1 dB@1550 nm nach der Prüfung - Faserspannung ≤ 0,6% - Keine Faserbrüche und keine Schäden an der Hülle. |
|
2 |
Zerschlagungstest IEC 794-1-E3 |
- Belastung: 1000 N/100 mm - Ladezeit: ≥ 1 min. |
-Verluständerung≤0,1 dB@1550 nm nach der Prüfung - Keine Faserbrüche und keine Schäden an der Hülle. |
|
3 |
Aufprallprüfung IEC60794-1-21-E4 |
- Einschlagshöhe: 1 m - Schlaggewicht: 20 J -Einschlagspunkte: 3 - Zeiten pro Punkt: 1 -Radius: 300 mm |
-Verluständerung ≤ 0,1 dB@1550 nm - Keine Faserbrüche und keine Schäden an der Hülle. |
|
4 |
Wiederholtes Biegen IEC 794-1-E6 |
- Belastung: 150 N -Biegungsrate: 2 Sek/Zyklus -Zyklennummer: 25 |
-Verluständerung ≤ 0,1 dB @1550 nm - Keine Faserbrüche und keine Schäden an der Hülle. |
|
5 |
Torsion IEC 794-1-E7 |
- Länge: 1 m - Belastung: 150 N - Drehwinkel: ± 90° -Zyklennummer: 10 |
-Verluständerung≤0,1 dB @1550 nm - Keine Faserbrüche und keine Schäden an der Hülle. |
|
6 |
Wasserdurchdringungsprüfung IEC 794-1-F5B |
-Wasserhöhe: 1 m - Probelänge: 3 m - Testzeit: 24 Stunden. |
- Kein Wasser darf vom anderen Ende des Kabels ausgelaufen sein. |
|
7 |
Temperaturzyklusprüfung IEC 794-1-F1 |
- Temperaturstufe: +20°C→-40°C→+70°C→+20 °C - Zeit für jeden Schritt: 12 Stunden - Anzahl der Zyklen: 2 |
-Verluständerung ≤ 0,05 dB @1550 nm - Keine Faserbrüche und keine Schäden an der Hülle. - Kein Schaden an der Hülle. |
|
8 |
Zusammengesetzte Strömung IEC 794-1-E14 |
- Probelänge: 30 cm - Temperatur: 70 °C ± 2 °C - Zeit: 24 Stunden. |
- Kein Zusammenschluss |
7.1 Jede einzelne Seillänge wurde auf einer eisernen Holztrommel gewoben.
7.2 Die Standardtrommellänge beträgt 4000 m ± 2% oder auf Bestellung des Kunden
7.3 mit einem Plastikpuffer überzogen.
7.4 durch starke Holzfesseln versiegelt.
7.5 Mindestens 3 m Kabelinnende sollten für die Prüfung reserviert werden.
Anmerkung: Der Wert "D" enthält die Dichtungsgröße.
