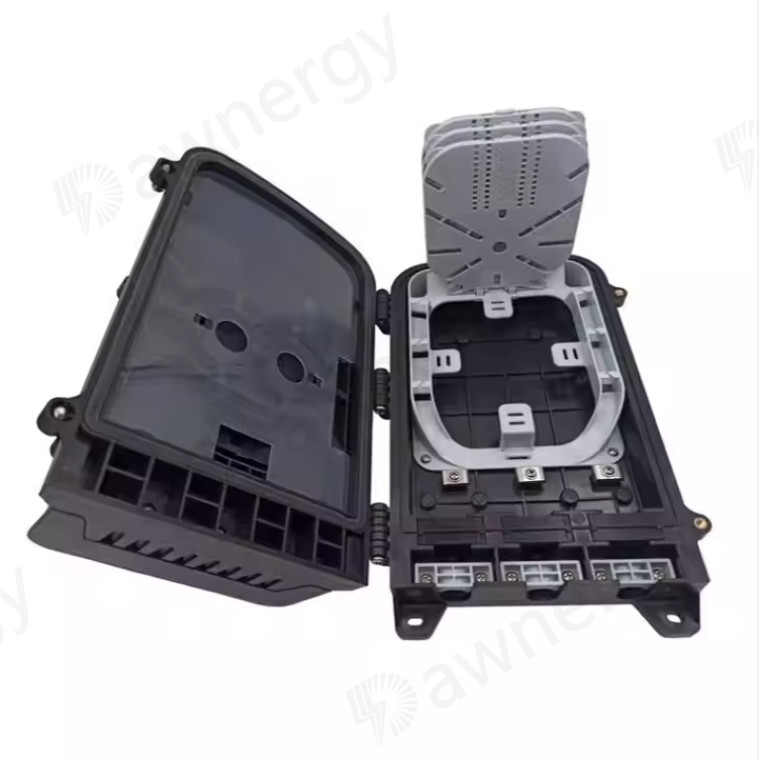

DA-FDB-16A2-PA-17 Glasfaserverteilfach

DA-FDB-16A2-PA-17 Glasfaserverteilfach

Dawnergy's Glasfaserverteilungskasse dient als Endpunkt für das Feederkabel zur Verbindung mit dem Dropkabel im FTTx-Kommunikationsnetzsystem.Die Verteilung kann in diesem Feld erfolgen., und bietet inzwischen einen soliden Schutz und eine solide Verwaltung des FTTx-Netzwerks.

Geeignet für Mini-PLC-Splitter

Eigenschaften

• Gesamte geschlossene Struktur.
• Material: PP, feuchtig-, wasser-, staub- und alterungsbeständig, Schutzgrad bis IP65.
• Klemmen für Zuführkabel und Fallkabel, Faserspleißung, Fixierung, Lagerung, Verteilung... usw. alles in einem.
• Kabel, Schnürsenkel und Patch-Kabel laufen durch ihre eigenen Pfade, ohne sich gegenseitig zu stören, Installation von PLC-Splittern, einfache Wartung.
• Das Verteilerpanel kann nach oben gedreht werden, das Feederkabel kann über den Ausdrucksport platziert werden, leicht zu warten und zu installieren.
• Stützpfeiler/Wandmontage, Anbringung von Luftkabeln, geeignet für Innen- und Außenanwendungen.

Anwendungen

• FTTH-Zugangsnetze
• Telekommunikationsnetze
• Netzwerke für lokale Gebiete

Spezifikationen

1. Umweltspezifikation

Betriebstemperatur: -40°C+85°C

Relative Luftfeuchtigkeit:≤85% ((+30°C)

Atmosphärischer Druck: 70 KPa ≈ 106 Kpa

2. Technische Spezifikation zur Gewittersicherheit

• Die Erdungseinrichtung ist mit dem Schrank isoliert, der Isolationswiderstand ist kleiner als 2 MΩ/500 V (DC)
• Die Widerstandsspannung zwischen Erdungseinrichtung und Schrank beträgt mindestens 3000 V (DC) /min, ohne Punktion, ohne Flashover

Kabelbahnen

(Bild 2)

Einrichtung

1. Wandmontage

4 Löcher in die Wand bohren, basierend auf der Größe in Tabelle 1, legen Sie die Ausdehnungsschraube Φ7.5 * 40, legen Sie die Box, um die Löcher zusammenzufügen und verwenden Sie Schraube zum Befestigen. (Bild 3)

2. auf Stangen befestigte Anlage

Befestigen Sie 1 Satz des Stangenrings an den Telekommunikationsmast (Bild 4)

3.Die Aufbaustruktur

Binden Sie die beiden auf dem Fahrwerk des Oberkopfes aufgehängt an den Draht, und dann verschraubt, verhindern, dass das Gehäuse fallen. (Bild 5)

Bild 3 Wandmontierte Anlage Bild 4 Pfahlmontierte Anlage

Bild 5 Die Oberkonstruktion
