144C Modular ODF 19" Rack Mount Fiber Distribution Frame
  • 144C Modular ODF 19
  • 144C Modular ODF 19
  • 144C Modular ODF 19
  • 144C Modular ODF 19
144C Modular ODF 19

144C Modular ODF 19" Rack Mount Fiber Distribution Frame

Herkunftsort China
Markenname Dawnergy
Modellnummer 144C Modular ODF
Produkt-Details
Max. Anzahl der Kerne:
FC/SC/ST/Duplex-LC
Anzahl der Modul-Schlitze:
12
Material:
Kaltgewalzter Stahl, 1,2 mm Dicke
Installationsmethode:
19" Gestellberg
Splißschachtel:
12-Kern-Tray
Hervorheben:

19 inch rack mount ODF

,

modular fiber distribution frame

,

144C Glasfaserverteilungsrahmen

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
100
Verpackung Informationen
Karton/Palette
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union,
Produktbeschreibung
144C Modular ODF 19" Rackmount Glasfaser-Verteilerrahmen
Produktattribute
Attribut Wert
Max. Anzahl der Kerne FC/SC/ST/Duplex LC
Anzahl der Modulschlitze 12
Material Kaltgewalzter Stahl, 1,2 mm Dicke
Installationsmethode 19" Rackmontage
Spleißtablett 12-Kern-Tablett
Produktbeschreibung

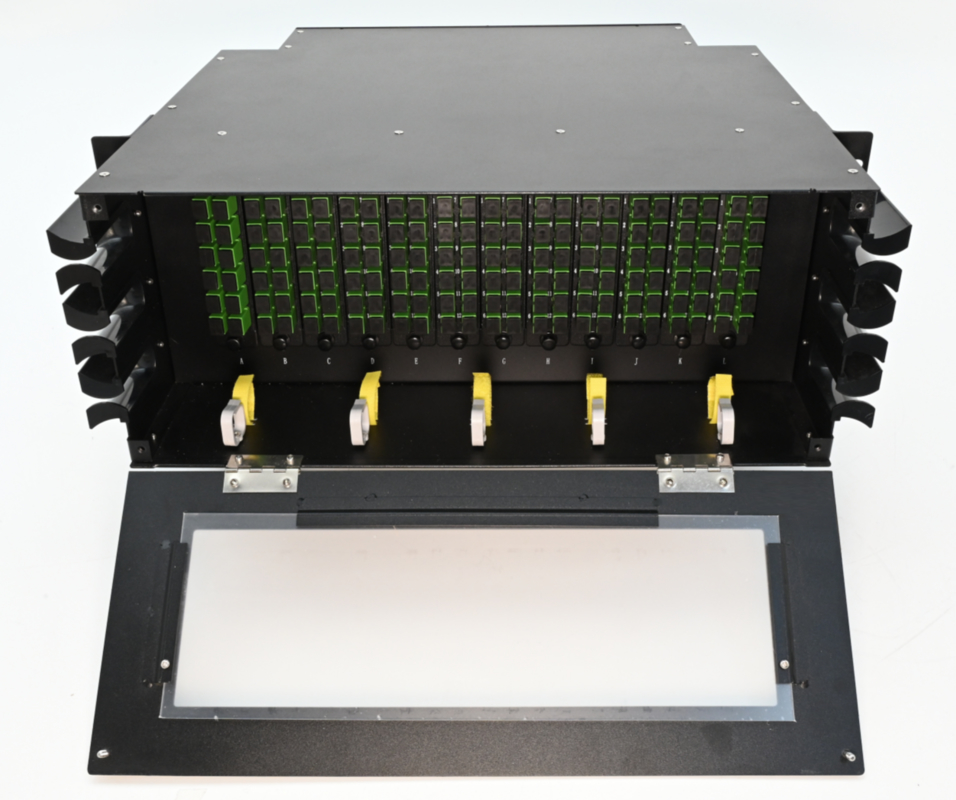

144C Modular ODF front view
144C Modular ODF side view
Übersicht

Der modulare Glasfaser-Verteilerrahmen 144C wird dort eingesetzt, wo der Abschluss und die Konnektivität von 144 Fasern (hohe Dichte) erforderlich sind. Das Rahmendesign basiert auf einer 4HE-Rackeinheit. Dieser modulare 144C ODF besteht aus 12 vorgeladenen 12C-Spleiß- und Patch-Einheiten, die FC/SC/ST/Duplex-LC-kompatible Adapter, Pigtails und 12-Kern-Spleißtabletts enthalten.

Merkmale
  • Modulares Design, herausziehbare 12C-Glasfaser-Spleiß- und Patch-Einheit mit Schienen für einfache Bedienung
  • Integriertes Design bietet OSP-Kabelfasern und Pigtail-Spleißen, Patchkabel-Abschluss und -Speicherung
  • Bietet maximalen Schutz der optischen Komponenten
  • Hervorragende mechanische Leistung
  • Zuverlässiges Glasfaser-Routing und -Fixierungsdesign
  • Minimaler Glasfaser-Biegeradius garantiert
  • Gute Staubdichtigkeit
Anwendungen
Telekommunikationsräume
Rechenzentren
Kundenstandort
Zentralen
Hubs
Schränke
Remote-Terminals
Spezifikationen
Parameter Spezifikation
Max. Anzahl der Kerne 144
Adaptertyp FC/SC/ST/Duplex LC
Anzahl der Modulschlitze 12
Material Kaltgewalzter Stahl, 1,2 mm Dicke
Farbe Schwarz oder graue Pulverbeschichtung
Installationsmethode 19" Rackmontage
Spleißtablett 12-Kern-Tablett
Abmessungen 482*420*175mm
Betriebstemperatur -20~+55℃
Relative Luftfeuchtigkeit ≤85% (30℃)
Atmosphärendruck 70~106KPa
Isolationswiderstand ≥2x10⁴MΩ/500V(DC)
Komponenten
ODF components overview
Kabel- und Zugentlastungsklemme
ODF side organizer
Seitenorganisator
ODF splice and adapters module
Spleiß- und Adaptermodul
Zubehör
Nr. Artikel Einheit Menge
1 Modularer Glasfaser-Verteilerrahmen (ODF) Satz 1
2 Rackmontage M6 Klemmschrauben und Muttern Satz 4
3 Schlauchschelle Stück 8
4 Spleißschutzhülse Stück 144
5 Kabelbinder Stück 20
6 Schutzrohr Stück 1
7 Klettverschluss Stück 5
Bestellinformationen
Name Beschreibung
Modularer Glasfaser-Verteilerrahmen (ODF) Schwarz; kaltgewalzter Stahl; 19-Zoll-Rack, 4HE, Schiebemodul; Max. 144 Kerne, 12 Stück Spleiß- und SC-Typ-Adaptermodul können installiert werden; SC-Typ-Adapter und Pigtails enthalten

Umbauten:

144F Glasfaserverteilungsrahmen,

Rack Mount Fiber Optic Patch Panel,

Rotationstyp Glasfaser-Patch-Panel
