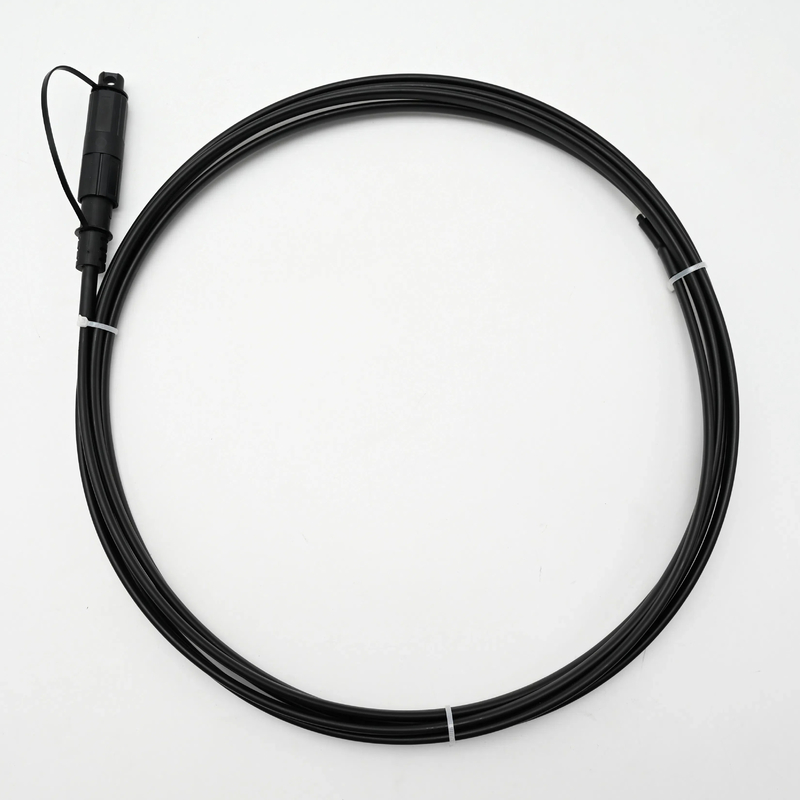

Flaches und rundes Drop-KabelZopf
Mit gehärtetem SC/APC (OptiTap)-Anschluss
Die OptiTap-Kabelbaugruppe ist ein werkseitig konfektionierter, umweltversiegelter und gehärteter Stecker, der die Kosten und die Zeit für die Installation von Drop-Kabeln in optischen Zugangsnetzen reduziert. OptiTap-Steckerbaugruppen bieten eine robuste und versiegelte Verbindungslösung für FTTX-Konnektivität. Das gehärtete Steckerende enthält einen SC/APC-Anschluss in einem schlanken, versiegelten Polymergehäuse mit Gewinde, das einen einfachen Anschluss an ein Multiport-Terminal oder eine Inline-Verlängerungsbuchse ermöglicht. Der SC/APC-Stecker passt zu einem Standardadapter und bietet eine gemeinsame Schnittstelle. Der gehärtete Stecker ist mit flachen Drop-Kabeln oder herkömmlichen runden Außenkabeln erhältlich und bietet eine ideale Lösung für die direkte Verlegung in Erdkabeln, Leitungen oder oberirdischen Installationen. Die OptiTap-Einzelfaser-Drop-Kabelbaugruppe wurde speziell entwickelt, um die erforderliche Drop-Kabelinstallation erheblich zu reduzieren
G657.B3 Eigenschaften optischer Fasern
Parameter | Bedingungen | Einheiten | Wert |
Optisch | |||
Dämpfung | 1310 nm | dB/km | ≤0,350 |
1383 nm | dB/km | ≤0,330 | |
1550 nm | dB/km | ≤0,210 | |
1625 nm | dB/km | ≤0,230 | |
Dämpfung vs. Wellenlänge |
1310 nm VS. 1285–1330 nm | dB/km | ≤0,05 |
1550 nm VS. 1525–1575 nm | dB/km | ≤0,04 | |
Wellenlänge ohne Dispersion | nm | 1300-1324 | |
Nulldispersionssteigung | ps/nm2∙km) | ≤0,092 | |
Polarisationsmodendispersion (PMD) | — | — | |
Maximale einzelne Faser | PS/√km | 0,2 | |
Link-Design-Wert (M = 20, Q = 0,01 %) | PS/√km | 0,1 | |
Grenzwellenlänge λcc | nm | ≤1260 | |
Modenfelddurchmesser (MFD) |
1310 nm | μm | 8,6 ± 0,4 |
1550 nm | μm | 9,6 ± 0,5 | |
Dämpfungsdiskontinuität |
1310 nm | dB | ≤0,03 |
1550 nm | dB | ≤0,03 | |
Bidirektionale Dämpfung |
1310 nm | dB/km | ≤0,05 |
1550 nm | dB/km | ≤0,05 | |
Dämpfungsungleichmäßigkeit |
1310 nm | dB/km | ≤0,05 |
1550 nm | dB/km | ≤0,05 | |
Geometrisch | |||
Manteldurchmesser | μm | 125 ± 0,7 | |
Unrundheit der Ummantelung | % | ≤0,8 | |
Kern/Mantel-Konzentrizitätsfehler | μm | ≤0,5 | |
Beschichtungsdurchmesser (ungefärbt) | μm | 242 ± 7 | |
Konzentrizitätsfehler der Beschichtung/Ummantelung | μm | ≤12 | |
Locken | M | ≥4 | |
Umwelt (1310 nm, 1550 nm) | |||
Temperaturzyklen |
-60℃ bis +85℃ |
dB/km |
≤0,05 |
Hohe Temperaturen und hohe Feuchtigkeit |
85℃ bei 85% relativer Luftfeuchtigkeit |
dB/km |
≤0,05 |
Wasserimmersion |
23℃ |
dB/km |
≤0,05 |
Alterung bei hohen Temperaturen |
85℃ |
dB/km |
≤0,05 |
Typ 1: GYFJXBY-1B6 8,1 mm × 4,5 mm FlachkabelSpezifikationen
Kabelprofilansicht
Technische Daten
Artikel | Technologieparameter |
Kabelart | GYFJXBY-1B6 |
Festigkeitsträger | Kunststoffbeschichtetes GFK (*2) |
Festigkeitsträgerdurchmesser mm | 1,6*1,7 |
Außenmantelfarbe | Schwarz |
Außenmantelmaterial | SPORT |
Außenmantelmaß mm | 8,1 (±0,4) × 4,5 (±0,4) |
Min. Biegeradius mm |
100 (statisch) 150 (Dynamisch) |
Dämpfung dB/km | ≦ 0,4 bei 1310 nm, ≦ 0,3 bei 1550 nm |
Kurzzeitzugfestigkeit N | 1350 |
Dauerzugfestigkeit N | 400 |
Querdruckfestigkeit N/100mm | 2000 |
Betriebstemperatur ℃ | -40~+70 |
Optische Einheit | |
Fasertyp | 9/125 (G.657B3) |
Faserfarbe | Natürlich |
Vollpufferdurchmesser mm | 0,9 ± 0,05 |
Farbe des engen Puffers | Weiß |
Festigkeitsträger | Wasserblockierendes Aramidgarn |
Material Innenmantel | LSZH |
Innenmanteldurchmesser mm | 2,9 ± 0,1 |
Farbe der Innenjacke | Weiß |
Hinweis: Das Produkt entspricht den Anweisungen der EU RoHS2.0
Typ 2: GDFJXBY-1B6+1× 24AWG 10,1mm×4,5mm Flachkabel mit LeitungSpezifikationen
Profilansicht
Technische Daten
Artikel | Technologieparameter |
Kabelart | GDFJXBY-1B6+1×24AWG |
Festigkeitsträger | Kunststoffbeschichtetes GFK (*2) |
Festigkeitsträgerdurchmesser mm | 1,6*1,7 |
Außenmantelfarbe | Schwarz |
Außenmantelmaterial | SPORT |
Außenmantelmaß mm | 10,1 (±0,5) × 4,5 (±0,5) |
Min. Biegeradius mm | 100 (statisch) 150 (dynamisch) |
Dämpfung dB/km | ≦ 0,4 bei 1310 nm, ≦ 0,3 bei 1550 nm |
Kurzzeitzugfestigkeit N | 1350 |
Dauerzugfestigkeit N | 400 |
Querdruckfestigkeit N/100mm | 2000 |
Betriebstemperatur ℃ | -40~+70 |
Optische Einheit | |
Fasertyp | 9/125 (G.657B3) |
Faserfarbe | Natürlich |
Enger Puffer | 0,9 ± 0,05 |
Farbe des engen Puffers | Weiß |
Festigkeitsträger | Wasserblockierendes Aramidgarn |
Material Innenmantel | LSZH |
Innenmanteldurchmesser mm | 2,9 ± 0,1 |
Farbe der Innenjacke | Weiß |
Elektrische Einheit | |
Leiter AWG | 24 AWG |
Leitermaterial | Kupferkabel |
Normaler Leiterdurchmesser mm | 0,511 |
Normaler Isolationsdurchmesser mm | 2.0 |
Hinweis: Das Produkt entspricht den Anweisungen der EU RoHS2.0
Typ 3: GYFJXY-1B6 5,4 mm rundes Drop-Kabel
Profilansicht
Technische Daten
Artikel | Technologieparameter |
Kabelart | GYFJXY-1B6 |
Fasertyp | 9/125 (G657B3) |
Faserfarbe | Natürlich |
Enger Puffer | 0,9 ± 0,05 |
Farbe des engen Puffers | Weiß |
Festigkeitsträger | Aramidgarn |
Innenmanteldurchmesser mm | 1,65 ± 0,1 |
Farbe der Innenjacke | Weiß |
Material Innenmantel | LSZH |
Festigkeitsträger | Kunststoffbeschichtetes GFK (*2) |
Festigkeitsträgerdurchmesser mm | 1,4 * 1,5 |
Außenmantelfarbe | Schwarz |
Außenmantelmaterial | SPORT |
Außenmantelmaß mm | 5,4 ± 0,2 |
Kabelgewicht kg/km | Ca. 28,5 |
Min. Biegeradius mm |
10D (statisch) 20D (Dynamisch) (D: Kabeldurchmesser) |
Dämpfung dB/km | ≦ 0,4 bei 1310 nm, ≦ 0,3 bei 1550 nm |
Kurzzeitzugfestigkeit N | 1350 |
Dauerzugfestigkeit N | 400 |
Querdruckfestigkeit N/100mm | 1500 |
Betriebstemperatur ℃ | -40 bis +70 °C |
Installationstemperatur ℃ | -30 bis +70 |
Lagertemperatur ℃ | -40 bis +70 |
Hinweis: Das Produkt entspricht den Vorschriften der EU RoHS 2.0
Spezifikationen für gehärtete optische OptiTap-Kabelbaugruppen
Parameter | Spezifikationen |
Anwendbares Kabel |
Typ 1: 8,1 mm × 4,5 mm flaches Drop-Kabel Typ 2: 10,1 mm × 4,5 mm flaches Drop-Kabel mit Leitung Typ 3: 5,4 mm rundes Drop-Kabel |
Steckertyp Seite A | 1 Stück wasserdichter Optitap-Stecker vom Typ SC/APC |
Steckertyp Seite B | Kein Anschluss |
Fasertyp | G657B3 |
Faserkern | 1 Faser |
Kabellänge | 20 bis 300 m |
Einfügungsverlust (dB) | ≤ 0,3 (Maximalwert) |
Rückflussdämpfung (dB) | ≥60 (für APC) |
Betriebstemperatur (℃) | -40 ~ +85 |
IP-Hebel | IP68 |
Zeichnung
NEIN. | SEITE A:Anschluss 1 | SEITE B:Anschluss 2 |
1 | Gehärtet/APC (OptiTap) | OFFENES ENDE |
Optische Leistung
Artikel | Anschluss 1(Härtend/APC) | Anschluss 2(OFFENES ENDE) |
IL (max) | 0,3 dB | / |
RL (min) | 60 dB | / |
Prüfnorm: IEC61300-3-4 (Einfügungsmethode B)
Testwellenlänge: 1310 nm und 1550 nm.
IL:Siehe Tabelle 4
Hinweis: Ab 50m entsprechend Einfügungsdämpfung 0,3dB+ Kabeldämpfung (entspricht 0,4dB/km)
Teststandard: IEC61300-3-6 (OTDR-Methode)
Testwellenlänge:1310 nm und 1550 nm
RL:Siehe Tabelle 4
Prüfnorm: IEC 61300-3-35
Hinweis: 400-facher Zoom
Bereich | EndeFläche AAkzeptanz | ||
Hervorstehender Punkt | kratzen | ||
A | ≤25um | Nicht erlaubt | Nicht erlaubt |
B | 25~120um | <1um: NICHT begrenzt ≤3 um: 3 Stück |
Weißer Kratzer ≤ 1 µm; Keine Begrenzung ≤ 2 µm: 3 Stück; > 2um nicht erlaubt; Schwarze Kratzer: Nicht erlaubt |
C | 120~130um | Nicht abwischbare Partikel | Erlaubt ≤3um:2St |
D | 130~250um | Nicht abwischbare Partikel |
Erlaubt ≤10um:2St |
Prüfnorm: IEC 61755-3-2
Artikel | Anschluss 1(Gehärtet/APC) | Anschluss 2(OFFEN) |
Faserhöhe | -100 nm bis 50 nm | / |
Radius | 5 mm bis 12 mm | / |
Scheitelpunktversatz | 0~70μm | / |
Winkel | 8±0,3° | / |
Durchmesser der Ferrule | 2,4985 mm bis 2,4995 mm | / |
MechanischLeistung
Artikel | Erster Test | Während des Tests | Nach dem Test |
Einfügungsverlust (max.). | 0,3 dB | / | / |
Maximale Änderung der Einfügungsdämpfung (Pigtail). | / | 0,2 dB | 0,2 dB |
Maximale Änderung der Einfügungsdämpfung (Patchkabel). | / | 0,5 dB | 0,4 dB |
Rückflussdämpfung (Min.). | 60 dB | 60 dB | 60 dB |
Tabelle 5 Leistungsanforderungen für den Testprozess
Seriennummer | Pilotprojekt | Referenznormen und Prüfverfahren | Anfrage |
1 | Kupplungskraft des Verriegelungsmechanismus |
Prüfnorm: IEC 61300-2-6 Testwellenlänge: 1310 nm und 1550 nm Für Anschluss 1, Belastung: 215N bei 5 N/s Dauer: 120s Lastposition: 0,2 m vom hinteren Ende des Steckers entfernt |
Treffen Sie Table 5 online |
2 | Vibrationstest (Sinusförmig) |
Prüfnorm: IEC61300-2-1 Testwellenlänge: 1310 nm und 1550 nm Frequenzbereich: 5 Hz bis 55 Hz Frequenzvariation: 1 Okt./min Vibrationsrichtung: jeweils 30min in X-, Y- und Z-Richtung Amplitude: 0,75 mm |
Treffen Sie Table 5 online
|
3 | Seitliche Belastungen |
Prüfnorm: IEC61300-2-42 Testwellenlänge: 1310 nm und 1550 nm Für Anschluss 1, Belastung: 50N Dauer: 1 Stunde Lastposition: 0,5 m vom hinteren Ende des Steckers entfernt |
Treffen Sie Table 5 online
|
4 | Falltest |
Prüfnorm: IEC61300-2-12 Methode B Testwellenlänge: 1310 nm und 1550 nm Fallhöhe: 1m Anzahl der Tropfen: 10 |
Vorder- und Rückseite treffen sich Tabelle 5
|
5 | Torsionsversuch |
Prüfnorm: IEC61300-2-5 Testwellenlänge: 1310 nm und 1550 nm Zugbelastung: 15N bei 1N/s Angriffspunkt der Zuglast: 0,2 m vom hinteren Ende des Verbinders entfernt Versuchsdauer: 10 Zyklen, ± 180° |
Treffen Sie Table 5 online |
6 | Wiederholtes Biegen |
Prüfnorm: IEC61300-2-44 Testwellenlänge: 1310 nm und 1550 nm Für Verbinder 1, Belastung: 15N, ± 90°, 50 Zyklen Abstand vom Lastpunkt: 0,2 m vom hinteren Ende des Steckers |
Treffen Sie Table 5 online
|
7 | Haltbarkeit getestet |
Prüfnorm: IEC61300-2-2 Testwellenlänge: 1310 nm und 1550 nm Wiederholtes Ein- und Ausstecken mit Adapter: 500 Mal Zyklusrate: Die Zeit für jedes Ein- und Ausstecken beträgt mindestens 3 Sekunden, und die Daten werden alle 25 Ein- und Aussteckvorgänge aufgezeichnet. Anzahl der Reinigungen: nicht mehr als 25 Mal |
Vorder- und Rückseite treffen sich Tabelle 5
|
Umweltleistung
Seriennummer | Pilotprojekt | Referenznormen und Prüfverfahren | Anfrage |
1 | Temperaturzyklen |
Prüfnorm: IEC61300-2-22 Testwellenlänge: 1310 nm und 1550 nm Temperatur: -25°C~+65°C Haltezeit bei extremen Temperaturen: 1h Temperaturänderungsrate: 1°C/min Anzahl der Zyklen: 12 Zyklen |
Treffen Sie Table 5 online |
2 | Alterung bei niedrigen Temperaturen |
Prüfnorm: IEC61300-2-17 Testwellenlänge: 1310 nm und 1550 nm Temperatur: -25°C Belichtungsdauer: 96h Abtastrate: Notieren Sie die Anfangswerte von Einfügungsdämpfung und Rückflussdämpfung nach 2 Stunden Lagerung bei Raumtemperatur, notieren Sie die Werte von Einfügungsdämpfung und Rückflussdämpfung jede Stunde nach Erreichen der stabilen Testtemperatur als Prozesswert und notieren Sie die Endwerte von Einfügungsdämpfung und Rückflussdämpfung, nachdem die Probe nach Abschluss des Niedertemperaturprozesses 2 Stunden lang auf Raumtemperatur zurückgekehrt ist |
Treffen Sie Table 5 online |
3 | Alterung bei hohen Temperaturen |
Prüfnorm: IEC61300-2-18 Testwellenlänge: 1310 nm und 1550 nm Temperatur: 75°C Belichtungsdauer: 96h Abtastrate: Notieren Sie den Anfangswert des Einfügungsverlusts und des Rückflussverlusts nach der Lagerung bei Raumtemperatur für 2 Stunden, notieren Sie den Wert des Einfügungsverlusts und des Rückflussverlusts alle 6 Stunden nach Erreichen der stabilen Testtemperatur und notieren Sie den Endwert des Einfügungsverlusts und des Rückflussverlusts, nachdem die Probe nach Abschluss des Hochtemperaturprozesses für 2 Stunden auf Raumtemperatur zurückgekehrt ist |
Treffen Sie Table 5 online |
4 | Alterungstest bei hoher Luftfeuchtigkeit |
Prüfnorm: IEC61300-2-19 Testwellenlänge: 1310 nm und 1550 nm Temperatur: 40°C Luftfeuchtigkeit: 93 % ± 5 % Belichtungsdauer: 96h Abtastrate: Aufzeichnung der Anfangswerte von Einfügungsdämpfung und Rückflussdämpfung nach 2 Stunden Lagerung bei Raumtemperatur, Aufzeichnung der Werte von Einfügungsdämpfung und Rückflussdämpfung jede Stunde nach Beginn des Tests und Aufzeichnung der Endwerte von Einfügungsdämpfung und Rückflussdämpfung nach dem Zyklusprozess |
Treffen Sie Table 5 online Es liegen keine Schäden oder Anomalien wie Risse, Verfärbungen, Niederschläge usw. vor. |
5 | Wasserdichtigkeitstest |
Prüfnorm: IEC60529 IEC 61300-2-23 Methode 2 Test 1: Wassertiefe: 5 m, Anschlussstück 1 in Wasser eingetaucht, Dauer: 7 Tage stehen; Testanforderungen: Achten Sie darauf, dass kein Wasser in das Anschlussstück eintaucht; Test 2: Anschluss 1 an die Box des Adapters anschließen, 20 KPa Luftdruck in die Box einleiten, Dauer: 15 Min.; |
Kein Wasser- oder Luftleck |
Verpackung (Dünnschichtwicklung und Kartonverpackung)
Bild nur als Referenz
