DA-PLC-Lichtschaltkreis (PLC) Splitter
1. Beschreibung
DawnergysPlanar Lightwave Circuit (PLC) Splitter Technologie werden mit einem einzigartigen Silikaglas-Wellenleitverfahren gebaut.Die Eingabe von PLC Splitter verteilen die optische Leistung an die Ausgangsanschlüsse und werden häufig in FTTx-Systemen verwendet, Kommunikationsnetze, analoge passive optische Netze, CATV-Netzwerke und andere Glasfasersysteme.Spannungsschließung und auf einem Regal befestigte SplitterboxDie kompakte Bauweise spart Platz und Zeit.
2. Eigenschaften
Ich... Niedriger Einsatzverlust und hoher Renditeverlust
Ich... Herstellungs- und Prüfstandard: Telcordia GR-1209 und GR-1221
Ich... Niedrige PDL
Ich... Kompaktes Design
Ich... Gute Kanal-zu-Kanal-Einheitlichkeit
Ich... Breiter Betriebswellenlängenbereich und Betriebstemperatur
Ich... Hohe Zuverlässigkeit und Stabilität für Innen- und Außenanwendungen
3. Spezifikationen für den PLC-Splitter
|
Typ Splitter |
Mini-LKW-Splitter 1x2 |
Mini-PLC-Splitter 1x4 |
Mini-LKW-Splitter 1x8 |
PLC Splitter 1x4 SC/APC |
PLC Splitter 1x8 SC/APC |
PLC Splitter 1x 16 SC/APC |
|
|
Produktcode |
DA-PLC-1x2
|
DA-PLC-1x4 |
DA-PLC-1x8 |
Dabei wird die Anzahl der Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse. |
Dabei wird die Anzahl der Anschlüsse in der Tabelle 1 ermittelt. |
Dabei wird die Anzahl der Anschlüsse auf die in Absatz 1 genannten Anschlüsse ermittelt. |
|
|
Kapazität |
1x2 |
1x4 |
1x8 |
1x4 |
1x8 |
1x16 |
|
|
Typ des Steckers |
- Nein. |
- Nein. |
- Nein. |
SC/APC |
SC/APC |
SC/APC |
|
|
Wellenlängenbereich Betrieb |
1260 nm ÷ 1660 nm |
||||||
|
Betriebswellenlänge ((nm) |
1270nm, 1310nm, 1490nm, 1550nm, 1577m, 1625nm |
||||||
|
Einfügungsverlust (dB) Bei 1310 und 1550 nm |
Maximal |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
Einheitlichkeit (dB) |
Maximal |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
PDL (dB)(Polarisierungsabhängiger Verlust) |
Maximal |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
Rücklaufverlust (dB) |
Min. |
55 |
|||||
|
Richtwert (dB) |
Min. |
55 |
|||||
|
Art der Faser |
Einheitliche Datenbank für die Bereitstellung von Daten |
||||||
|
Wohnmaterial |
mit einer Breite von nicht mehr als 20 mm |
||||||
|
Schwanzlänge |
> 1000 mm |
||||||
|
Pigtail OD |
250 μm |
900 μm ± 50 μm |
|||||
|
Schweinehaut |
Farbige TIA/EIA 598 |
LSZH |
|||||
|
Markierung |
Farbige TIA/EIA 598 |
An alle Eingabe- und Ausgabeorte werden Etiketten mit Reihennummern angebracht |
|||||
|
Betriebstemperatur (°C) |
-10 bis 70 |
||||||
Paket

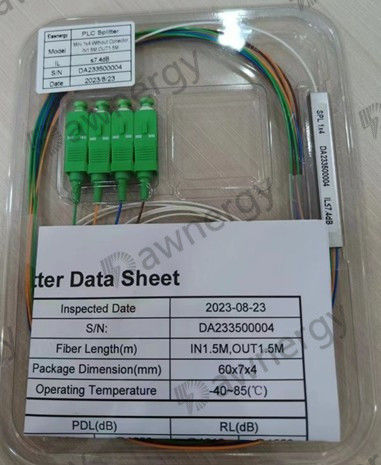

Splitter in einer Blister-Kunststoffbox, Prüfbericht für jeden Splitter in der Box, Etikett in der Kunststoffbox mit Angaben nach Kundenwunsch
Produkte haben QR-Code-Aufkleber nach Kundenanforderungen
Etikett auf Splitter
Druckinformationen auf dem Splittergehäuse: Herstellername, Produktcode, Seriennummer, Kapazität und Herstellungsmonat/Jahr.
