DA-PLC Planar Light Wave Circuit (PLC)-Splitter
Beschreibung
Dawnergy'SPlanar Lightwave Circuit (PLC)-Splitter werden mithilfe eines einzigartigen Quarzglas-Wellenleiterverfahrens hergestellt. Diese Geräte haben eine geringe Einfügungsdämpfung bei hoher Rückflussdämpfung über einen weiten Wellenlängenbereich. Der Eingang von PLC Spittern verteilt die optische Leistung an die Ausgangsports und wird häufig in FTTx-Systemen, Kommunikationsnetzwerken, analogen passiven optischen Netzwerken, CATV-Netzwerken und anderen Glasfasersystemen verwendet. Der Mini-PLC-Splitter kann in Glasfaser-Abschlusskästen, Glasfaser-Verteilerkästen, Spleißmuffen und im Rack montierten Verteilerkästen installiert werden. Das kompakte Design kann Installationsraum und Zeit sparen.
Merkmale
l Geringe Einfügungsdämpfung und hohe Rückflussdämpfung
l Herstellungs- und Prüfstandard: Telcordia GR-1209 und GR-1221
l Niedriger PDL
l Kompaktes Design
l Gute Kanal-zu-Kanal-Gleichmäßigkeit
l Großer Betriebswellenlängenbereich und Betriebstemperatur
l Hohe Zuverlässigkeit und Stabilität für Innen- und Außenanwendungen
Spezifikationen des SPS-Splittermoduls
|
Parameter
|
1x16
|
|
Steckertyp
|
SC/APC
|
|
Größe (mm)
|
60x12x4
|
|
Betriebswellenlänge (nm)
|
1260–1625
|
|
Einfügedämpfung (dB)
|
Max
|
14.3
|
|
Gleichmäßigkeit (dB)
|
Max
|
1.8
|
|
PDL (dB)
|
Max
|
0,3
|
|
Rückflussdämpfung (dB)
|
Min
|
55
|
|
Richtwirkung (dB)
|
Min
|
55
|
|
Fasertyp
|
ITU-T G652D (Modenfelddurchmesser bei 1310 nm: 9,2 µm ± 0,4 µm – bei 1550 nm: 10,4 µm ± 0,8 µm)
|
|
Gehäusematerial
|
Edelstahl
|
|
Pigtail-Länge
|
l Die Eingangsseite des optischen Splitters muss ohne Stecker sein und die Ausgangsseite muss mit Steckern abgeschlossen sein.
l Die Länge des Eingangs-Pigtails muss 150 cm ± 3 cm betragen.
l Die Länge des Ausgangs-Pigtails muss 60 cm ± 3 cm betragen.
|
|
Pigtail-Außendurchmesser
|
900um±5 %, Gleichmäßigkeit < 20 um
|
|
Zopffarbe
|
Eingabe: Weiß
Ausgabe: TIA/EIA 598-A mit Zahlenmacher von 1 bis Ende
|
|
Betriebstemperatur (℃)
|
-10~70
|

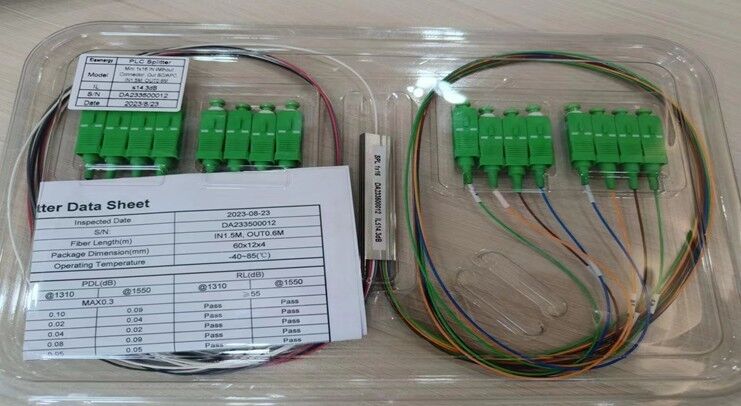

Paket
Splitter verpackt in einer Blister-Kunststoffbox, ein Splitter pro Box, Testbericht für jeden Splitter im Karton enthalten. Das Etikett in der Kunststoffbox enthält Informationen zu: Nenneinfügungsdämpfung, Splittertyp, Seriennummer
Etikett auf Splitter
Druckinformationen: Nomineller Einfügedämpfung, Splittertyp, Seriennummer
