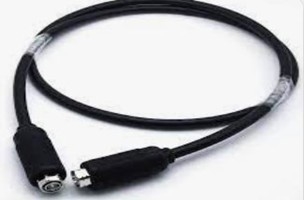

DAWNERGY STÜTZKABEL

Parameter

Spezifikation

Typ des Kabels

HCAHY(Z)-50-9(1/2"Superflexibel)

Kabel

Material für innere Leiter

Kupferplattierte Aluminiumdraht

Dielektrische

PE aus physikalischem Schaum

Außenleitermaterial

Rohr aus Kupfer

Kleider und Kleidung

Schwarzes PE/Niedrigrauch Halogenfreies Feuerhemmend IEC 60754-1:2011

Durchmesser der Jacke≥ 13,1 mm

Gewicht

Sprungkabel, 7/16 männlich-7/16 männlich

Gerade Verbindung mit wasserdichten Gummistiefeln

166 g/m

Sprungkabel, 4,3-10 männliche gerade, 7-16 männliche Winkelanschluss (L-Typ) mit wasserdichten Gummistiefeln

166 g/m

Sprungkabel, 4.3/10 männlicher -7/16 männlicher Gerader Anschluss mit wasserdichten Gummistiefeln

166 g/m

Sprungkabel, 4,3/10 männlich-4,3/10 männlichGerade Verbindung mit wasserdichten Gummistiefeln

166 g/m

IP-Schutzklasse

(Fabrik abgeschaltetes Sprungkabel)

IP68

IEC 60529:2001

Mindestwert Beugen Radius

1 Runde ≤ 25

Viel rund ≤ 35

Verbindungsstück

Typ des Steckers

7/16 Typ Heterosexueller Mann

7/16 Typwinkel Männlich

4.3/10 Typ Heterosexueller Mann

Innerer Leiter-Pin

(Kontaktstelle)

Messing/ Bronze Silberplattiert

Körper und Außenleiter

Messing/ Trimetallbeschichtung

Isolator

PTFE

Einsetzungsverlust

≤ 0,05*√fBei f: Frequenz (in GHz)

Gewicht

7/16 Typ Heterosexueller Mann

41 g

7/16 Typ Winkel Männlich

63 g

4.3/10 Typ Heterosexueller Mann

31 g

Wasserdichtes Kabelboot

Material

Silizium

UV-Widerstandsstandard

Einheitliche Norm IEC-60068-2-5

Betriebstemperaturbereich (^oC)

-40 °C +85 °C

IP-Schutzklasse

IP68

Länge des Sprungers

6m ± 1% oder 10m ± 1%

Parameter

Spezifikation

Eigenschaften Impedanz

50 ± 2 Ohm

Betriebsfrequenz

≥ 8,8 (GHz)

Höchstspannung

≥ 16 (kW)

Spannung zwischen Innen- und Außenleiter (V)

≥ 2500

Eintrittsverlust von 6M-Jumpper @900/1800/2600MHz

≤ 0,75/1,05/1.40

Eintrittsverlust von 10M-Jumpper @900/1800/2600MHz

≤ 1,18/1,67/2.27

VSWR

@DC-2200 MHz ≤ 1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

Dynamisches PIM (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz

Mit Jumper-Anschluss nach Norm 7/16 DIN

≤ -159 dBc

Mit Jumper Connector Standard 4.3-10

≤ -162 dBc

Widerstand des Isolators

≥ 5000 MΩ

Parameter

Spezifikation

Mindestwert Beugen Radius

1 Runde ≤ 25

Viel rund ≤ 35

IP-Schutzklasse

(Fabrik abgeschaltetes Sprungkabel)

IP68

IEC 60529:2001

Parameter

Spezifikation

Temperaturbereich

-40 °C +85 °C

Neutraler Salznebel

IEC 60068-2-11(48H)

Vibrationen

IEC 60068-2-6

Feuchthitze,Steady-state

IEC 60068-2-3

RoHS

RoHS 2011/65/EU

UV-Widerstand

Einheitliche Norm IEC-60068-2-5

Beschreibung

Produktcode

Gewicht (g)

Sprungkabel, 7/16 männlich-7/16 männlich gerade Verbindung mit wasserdichten Gummistiefeln Länge 6M

DA-JPC-7.16M STC -7/16M STC-6M

1080 ± 20

Jumperkabel, 7/16 männlich-7/16 männlich gerade Verbindung mit wasserdichten Gummistiefeln Länge 10M

DA-JPC-7.16M STC -7/16M STC-10M

1750 ± 20

Jumperkabel, 4,3-10 männlich gerade, 7-16 männlich Winkel (L-Typ) Anschluss mit wasserdichten Gummistiefeln Länge 6M

DA-JPC-4.3-10M STC-7/16M AGC-6M

1095 ± 20

Sprungkabel, 4,3-10 männlich gerade, 7-16 männlich Winkel (L-Typ) Stecker mit wasserdichten Gummistiefeln Länge 10M

DA-JPC-4.3-10M STC-7/16M AGC-10M

1760 ± 20

Jumperkabel, 4.3/10 Männlich -7/16 Männlich Geradanschluss mit wasserdichten Gummistiefeln Länge 6M

DA-JPC-4.3-10M STC-7/16M STC-6M

1070 ± 20

Jumperkabel, 4.3/10 Männlich -7/16 Männlich Geradanschluss mit wasserdichten Gummistiefeln Länge 10M

DA-JPC-4.3-10M STC-7/16M STC-10M

1740±20

Jumperkabel, 4.3/10 Männlich-4.3/10 Männlich gerade Verbindung mit wasserdichten Gummistiefeln Länge 6M

DA-JPC-4.3-10M STC-4.3-10M STC-6M

1060 ± 20

Jumperkabel, 4.3/10 Männlich-4.3/10 Männlich gerade Verbindung mit wasserdichten Gummistiefeln Länge 10M

DA-JPC-4.3-10M STC-4.3-10M STC-10M

1730±20
