AISG 2.0 RET Steuerkabel für die Antennenneigungsanpassung

Herkunftsort	China
Markenname	Dawnergy

Produkt-Details

Use For:

Elektrische Neigungsverstellung der RET-fähigen Antenne

Protokoll:

AISG 2.0/AISG1.1

Anschluss A - Verbindung zur RCU:

8 PIN Female

Hervorheben:

Steuerkabel AISG 2.0 RET

Antennenneigungskabel

RET-Kabel zur Antennensteuerung

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1000

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Produktbeschreibung

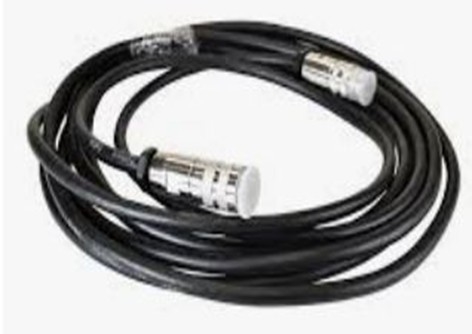

CABLE AISG2.0 RET STEUERUNG

Produktattribute

Attribut	Wert
Verwendung für	Elektrische Neigungsverstellung der RET-fähigen Antenne
Protokoll	AISG 2.0/AISG1.1
Stecker A - Anschluss an RCU	8-polig Buchse

Produktbeschreibung

CABLE AISG2.0 RET STEUERUNG

1. Kabelaufbau

A. Kabel AISG2.0 für RET-Steuerung Typ1-AISGF-DB9-Stecker

B. Kabel AISG2.0 für RET-Steuerung Typ2-AISGF-DB15-Stecker

C. Kabel AISG2.0 für RET-Steuerung Typ3-AISGF-AISGM-Stecker

2. Beschreibung der Stecker

A. Kabel AISG2.0 für RET-Steuerung Typ1-AISGF-DB9-Stecker

Pin	9-polig DB9 Stecker	8-polig AISG Buchse gerade IEC 601309
1	rot	rot
3	blau	blau
5	grün	grün
6	/	rot
7	/	schwarz
4, 8, 9	schwarz	/
2	/	/

B. Kabel AISG2.0 für RET-Steuerung Typ3-AISGF-AISGM-Stecker

Pin	8-polig AISG Stecker gerade IEC 601309	8-polig AISG Buchse gerade IEC 601309
1	braun	braun
3	blau	blau
5	grün	grün
6	rot	rot
7	schwarz	schwarz
2, 4, 8	/	/

C. Kabel AISG2.0 für RET-Steuerung Typ2-AISGF-DB15-Stecker

Pin (DB15)	15-polig DB15 Stecker	Pin (AISG)	8-polig AISG Buchse gerade IEC 601309
13	blau	3	blau
9	grün	5	grün
15	rot	6	rot
14	schwarz	7	schwarz

3. Spezifikationen

Parameter	Spezifikation
Verwendung für	Elektrische Neigungsverstellung der RET-fähigen Antenne
Protokoll	AISG 2.0/AISG1.1
Stecker A - Anschluss an RCU	8-polig Buchse
AISG-Stecker A Gehäuseausführung	Gerade
AISG-Stecker A Standard	IEC 601309
AISG-Stecker B - Anschluss an RRU	8-polig Stecker/9-polig Stecker/15-polig Stecker
Leiteraufbau	Verdrilltes Aderpaar
Leiterquerschnitt (mm2)	≥0,185
Isolationsdurchmesser (mm)	≥0,93
Manteldurchmesser (mm)	≥ 6,7
Länge	10m±1%

4. Elektrische Eigenschaften

Parameter	Spezifikation
Max. Spannung	≥ 58V
Prüfspannung	≥500V
Charakteristische Impedanz	(100±20) Ω
Kontaktwiderstand	<5mΩ
Isolationswiderstand	≥5MΩ*
Nennstrom	≥4A

5. Umwelteigenschaften

Parameter	Spezifikation
Temperaturbereich	-40℃ +85℃
Neutraler Salznebel	>48H
Umweltstandard	RoHS
IP-Schutzklasse	IP67 IEC60529

6. Bestellinformationen

Beschreibungen	Modell
Kabel AISG20 für RET-Steuerung Typ1----AISGF-X X=DB9-Stecker/DB15-Stecker/AISGM-Stecker (Kabellänge AISG2.0 10M Elektrische Neigungsverstellung der RET-fähigen Antenne)	DA-AISG20-10-AISG-DB-X (X=DB9/DB15/ AISGM)

Jedes AISG ist mit der Markierung des Herstellers versehen und enthält wichtige Produktdetails wie: Herstellername, Modell, Teilenummer, Herstellungsdatum und Gesamtlängenmarkierung.
